電動叉車作為現代物流倉儲和工業搬運的重要設備，其電機接線是確保設備正常運行的核心環節。不同類型電機的接線方式存在差異，且需結合控制器、保護電路等模塊進行系統化操作。以下從電機類型、接線步驟、關鍵注意事項三個維度，詳細闡述電動叉車電機的接線方法。
　　一、電機類型與接線基礎
　　電動叉車電機主要分為直流有刷電機和交流電機兩大類，其接線方式與控制邏輯截然不同。
　　1.直流有刷電機接線
　　直流有刷電機通過碳刷與換向器實現電流換向，結構簡單但需定期維護。其接線核心為電源正負連接與控制信號接入。
　　電源連接：電動叉車電機正接控制器輸出端接控制器輸出端，形成完整回路。
　　控制信號：通過脈寬調制信號調節電機轉速。
　　保護電路：電動叉車電機需接入過流保護電阻和欠壓保護電路，當電機電流超過閾值或蓄電池電壓低于31.5V時，自動切斷電源，防止設備損壞。
　　2.交流電機接線
　　交流電機因效率高、免維護等優勢，逐漸成為電動叉車主流選擇。其接線需結合變頻器或逆變器實現調速控制。

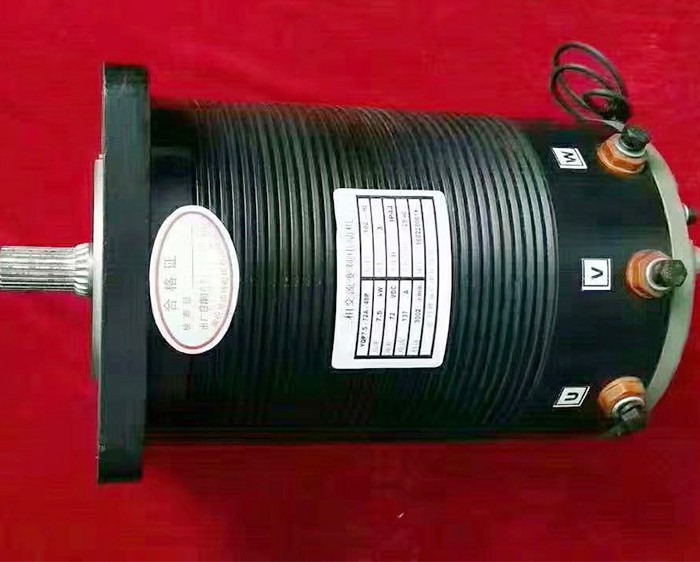

　　三相電源接入：將逆變器輸出的U、V、W三相線分別連接電機三相接線端子，確保相序正確。
　　編碼器反饋：交流電機需接入編碼器，實時反饋轉速與方向信號至控制器，實現閉環控制。例如，編碼器信號接入控制器J1接口，通過比較實際轉速與設定值，動態調整PWM輸出頻率。

　　制動電阻連接：為吸收再生制動能量，需在逆變器直流母線側并聯制動電阻，防止電容過壓。電阻阻值需根據電機功率和制動頻率計算，例如某3kW電機選用10Ω/500W制動電阻。

　　二、接線步驟與實操要點
　　電動叉車電機接線需遵循“先電源、后控制、再保護”的原則，具體步驟如下：
　　1.電源線連接
　　直流系統：將蓄電池組通過熔斷器連接至控制器電源輸入端接負。
　　交流系統：將逆變器輸入端接380V三相交流電源，輸出端接電機三相線。接線前需用萬用表測量電源電壓，確保無缺相或電壓波動。
　　2.控制信號線連接
　　直流電機：連接速度轉把信號線，紅色接電源正，黑色接負，綠色接控制器PWM輸入端。
　　交流電機：連接編碼器信號線，A/B相用于轉速計算，Z相用于零位檢測。信號線需采用屏蔽雙絞線，長度不超過5米，以減少電磁干擾。
　　3.保護電路接線
　　過流保護：在電機主回路串聯電流互感器，二次側接控制器過流檢測端。當電流超過額定值1.5倍時，控制器觸發保護動作。
　　欠壓保護：將蓄電池電壓分壓后接入控制器欠壓檢測端，設定保護閾值。當電壓低于閾值時，控制器切斷輸出。
　　過熱保護：在電機外殼或定子繞組內埋置PT100溫度傳感器，信號接入控制器溫度檢測端。當溫度超過120℃時，強制停機。
　　三、關鍵注意事項與故障排查
　　1.接線安全規范
　　絕緣處理：所有電動叉車電機接線端子需纏繞絕緣膠帶或使用熱縮管，防止短路。
　　線徑選擇：根據電流大小選擇導線截面積。例如，某5kW直流電機額定電流約104A，需選用25mm2銅芯電纜。
　　防錯接設計：采用不同顏色或標記區分電源、信號、接地線，避免誤接。例如，紅色為電源正，藍色為負，黃色為PWM信號。
　　2.常見故障與解決方法
　　電機不轉：檢查電源是否接通、控制器是否輸出PWM信號、電機碳刷是否磨損。
　　轉速不穩：排查編碼器信號干擾、速度轉把電壓波動、控制器PID參數。
　　過熱保護頻繁觸發：檢查電機負載是否過大、散熱風扇是否運轉、制動電阻是否損壞。
　　電動叉車電機接線需結合電機類型、控制邏輯與保護需求，嚴格遵循安全規范。通過系統化接線設計與故障預防，可顯著提升設備可靠性與運行效率。隨著交流驅動技術的普及，未來電動叉車電機接線將更趨智能化，進一步簡化調試與維護流程。
